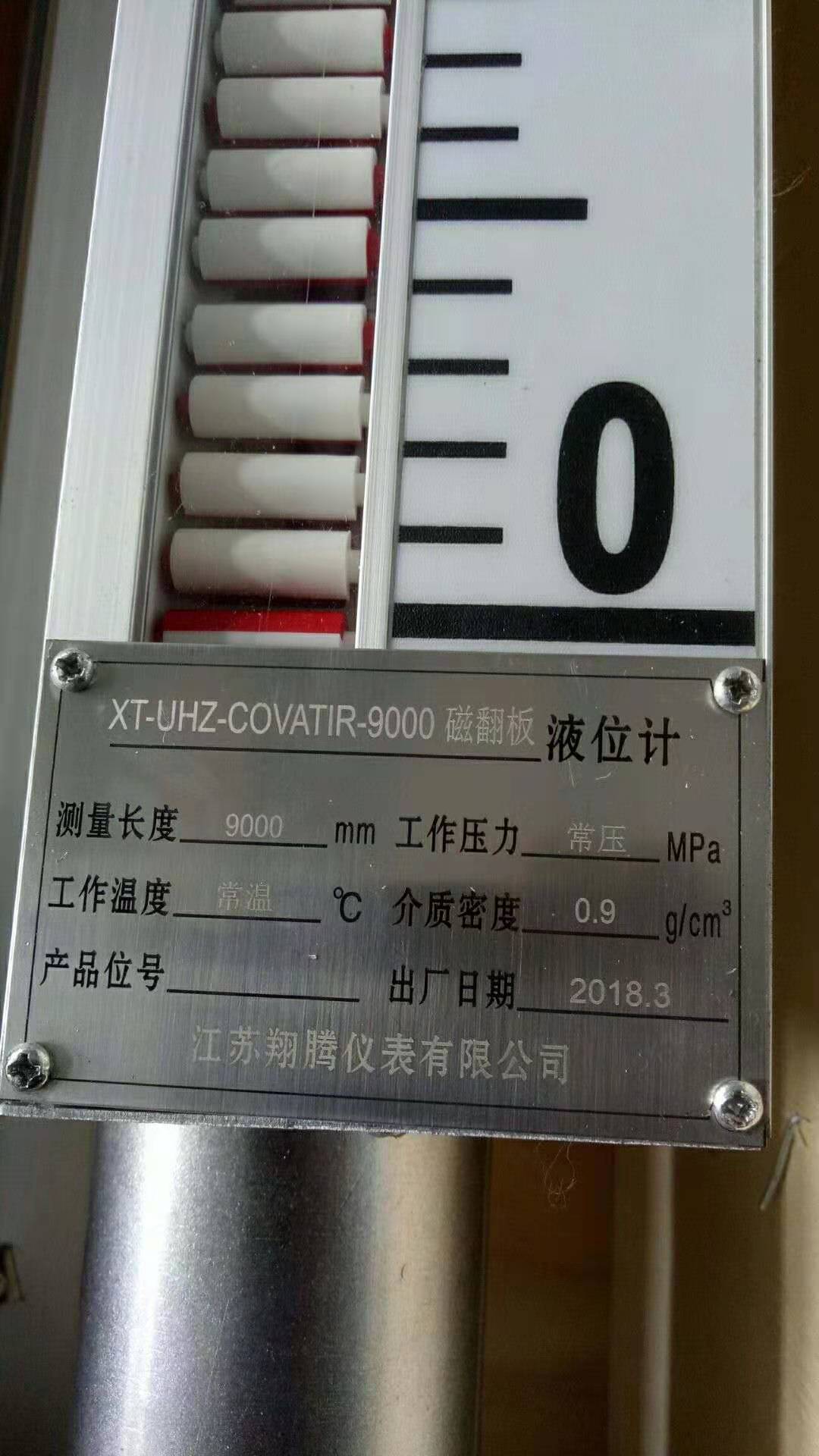

磁翻板液位計是以浮子內磁鋼驅動雙色薄片的翻轉來指示液位的一種新型儀表。磁翻板液位計主體內磁浮子隨液位的升降而上下運動，同時驅使主體外指示器內的雙色薄片翻轉，有液位時轉示紅色、無液位時轉示黑色。紅色和白色的界線即代表液位高度。在指示器左側配有醒目的刻度尺。從而使液位的指示顯得更加清晰。

    磁翻板液位計能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。XT-UHZ系列磁翻板液位計可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上XT系列液位變送器可將液位。界位信號轉換成二線制4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控制。XT-UHZ系列磁翻板液位計**用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。

磁翻板液位計適用范圍：

     磁翻板液位計是*常用的側裝式磁浮子液位計,適用于工作壓力低于4.0 MPa,工作溫度低于400℃的液體介質的液位測量。

     通用型磁翻板液位計適合容器內液體的液位、界位的測量，除現場指示，還可配遠傳變送器、報警（控制）開關，指示功能齊全。指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。測量范圍大，不受儲槽高度限制，指示機構與被測介質完全隔離，因而密封性好，可靠性高，使用安全。結構簡單，安裝方便，維護費用低。

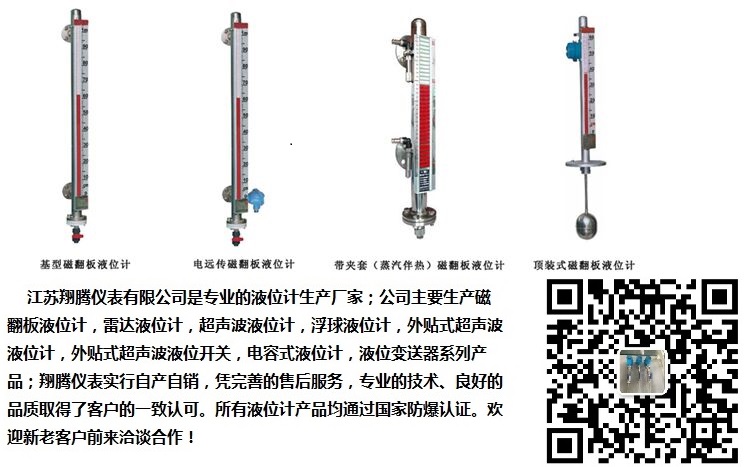

磁翻板液位計具體分類：
1、 XT-UHZ-1D、UHZ-3D/B插入型磁翻板液位計：該液位計適用于地下槽、池的液位測量和控制
2、 XT-UHZ-1W、UHZ-3W/B保溫型磁翻板液位計：該液位計是在基型的主體外安裝一個保溫夾套而構成通入蒸汽等熱媒劑?？梢员３种黧w內液體的正常流動。因此適用于易凝固液體的液位測量和控制。對于低沸點液體可通入冷水等冷媒劑，以保證液位的穩定。使儀表正確指示出被測液位。
3、 XT-UHZ-1S、UHZ-3S/B防霜型磁翻板液位計：是我廠專為解決低溫液體液位計外結冰而設計的**產品。保溫夾套內是真空層。因而能有效地隔離冷、熱傳導。保證了液位計主體管外不會結冰、結霜。從而保證了液位計的正常使用。
4、XT-UHZ-1J、UHZ-3J/B耐強腐蝕型磁翻板液位計：該液位計所有與介質接觸的零部件均采用鋼塑復合管。所有能適用于各種強腐蝕介質的液位測量和控制。
5、 XT-UHZ-1型除就地顯示液位外，還可配用我廠生產的XT型發訊器。它可安裝在UHZ-1型液位計主體外側相應于上、下限液位報警的位置上，當主體內磁浮子隨液位升降而上下運動到報警設定點時，浮子內的磁鋼將使發訊器內干簧管的觸點閉合或斷開。由于發訊器采用磁路記憶的原理。故輸出的接點信號具有自保持功能，因而不怕停電。復電后。發訊器觸點的工作狀態仍能如實地反映被測介質液位的真實情況，這對確保工藝生產過程的安全運行起著非常重要的作用。配套使用我廠生產的XT-XMTA系列報警控制儀可實現對液位的位式自動控制。

磁翻板液位計技術參數

1.現場顯示型

• 測量范圍：300~15000mm

• 測量精度：±5.0mm、±10mm

• 工作溫度： -40~250℃ (ABS，PP-R，PVC：-40～80℃) 特殊型可達450℃

• 工作壓力 ：≤2.5MPa(2.5MPa以上可另行設汁)； 防腐型≤0.6MPa

• 介質粘度 ：≤1st(10-4m2/s)

• 介質密度：≥450kg/m3

• 介質密度差：≥ 150kg/m3

• 排污接口：ZG1/2“（內）

• 環境振動：頻率≤25Hz，振幅≤0.5mm 跟隨速度：≤0.08m/s

• 接液材質：不銹鋼（1Cr18Ni9Ti，316，316L），不銹鋼襯聚四氟乙烯(1Cr18Ni9Ti襯PTFE），PVC塑料(聚氯乙烯)，PP-R，ABS

• 連接過程：側裝式 HG20592-97 DN25 PN4.0（或用戶指定）；頂裝式 HG20592-97，DN80，PN1.6（或用戶指定）；夾套法蘭 HG20592-97；DN15 PN1.6（或用戶指定）

2. 遠傳信號輸出裝置

• 輸出信號：4~20mA；

• 負載阻抗：350Ω（24VDC時）；

• 供電電源：18~30VDC（額定24VDC）；

• 環境溫度：-40~80℃；

• 相對濕度：≤90%RH；

• 功耗：0.5W；

• 本安型：ibIICT4；

• 隔爆型：dIIBT4。

3. 控制報警開關

• 輸出型式：常開常閉開關信號

• 報警精度：+10mm

• 環境溫度：-40~80℃

• 工作壽命：≥105次

• 出線接口：M20*1.5或內螺紋3/4″

■ 磁翻板液位計特點:
● 測量范圍大，讀數直觀清晰;
● 密封結合面少，不易滲漏,安全可靠;
● 指示部分與被測介質完全隔離;
● 易于安裝、維修方便.
■ 用途與適用范圍:

序號	液位計類別名稱	型號	適用范圍及用途
1	普通型	XT-UHZ	UHZ50000浮子液位計是一種就地顯示儀表，**應用于石油、化工、電力、輕工、環保等部門,對開口或承壓容器中的液位進行連續顯示。
2	地下槽式	XT-UHZ-D	適用于各種地下介質儲罐，可在地面上顯示液位。不適合于強烈振動和強磁的工作場合（工作壓力≤1.6MPa；測量范圍≤2m）
3	電遠傳型	XT-UH-LB	是帶4mA～20mA電流信號輸出及上下限報警設定的液位變送器的磁浮子液位計。
4	防爆型	XT-UHZ-B	是帶4mA～20mA電流信號及上下限報警設定的液位變送器的防爆磁浮子液位計。
5	高溫型	XT-UHZ-T	儀表特別使用于容器壓力為4.0MPa～6.3Mpa,溫度為0℃～200℃介質的液位顯示.并可輸出4mA～20mA電流信號且?guī)舷孪迗?bào)警設定.當介質溫度在200℃～450℃之間時可選用我公司生產的高溫高壓磁浮子液位計.
6	夾套型	XT-UHZ-J	適用于被測介質粘度大,溫度較高或較低介質,并需要使用伴熱裝置的儀表。
7	防腐型	XT-UHZ-F	特別適合于具有腐蝕性、毒性的液位測量指示（工作壓力≤1.6MPa；測量范圍≤2m）

注：對于含有固體懸浮雜質、鐵磁性雜質的容器我公司可提供過濾裝置。


選型表

型號	代碼	說明
XT-UHZ-		磁翻板液位計
液位計類別	1	翻板指示(就地顯示型)
	3	遠傳帶翻板
液位計型號	0	基本型
	W	保溫型
	D	插入型
	J	耐腐型
	S	防霜型
	Z	保溫耐腐型
	Y	插入耐腐型
報警控制	0	無報警
	1	帶上限
	2	帶下限
	3	帶上下限
浮子材質	P	不銹鋼
	L	防銹鋁
	T	鈦
	S	PVC塑料
	F	氟塑包裹
主體材質	P	不銹鋼
	L	防銹鋁
	T	鈦
	S	PVC塑料
	F	氟塑管
	PF	內襯四氟
	PP	內襯丙烯
	PE	內襯乙烯
連接法蘭		見表一
介質溫度		見表二
實際使用壓力		見表三
介質比重		要注明
訂貨長度		要注明
	/B	防爆型

表一：

公稱壓力		Mpa								Kgf/ cm2
		0.6	1.0	1.6	2.5	4.0	6.3	10	16	220	320
代號	不銹鋼	A	B	C	D	E	F	G	H	I	J
	碳鋼	a	b	C	d	e	f	g	h	i	j
法蘭標準		HG20593-97 DN20(RF)				HG20595-97(RF)DN20				H12-0-2	H12-0-3

表二：

介質溫度	-40～0℃	≤80℃	≤100℃	≤150℃	≤300℃	≤350℃	≤480℃
代號	A	B	C	D	E	F	G

表三：

使用壓力 (實際)	Mpa								Kgf/ cm2
	0.6	1.0	1.6	2.5	4.0	6.3	10	16	220	320
代號	A	B	C	D	E	F	G	H	I	J



磁翻板液位計使用維護說明:


使用:

1.配套儀表及附件詳細內容具體見相應儀表附件說明書。

2.為防止遠輸或搬遠過程中浮子上下移動造成損壞，特用液位計出廠配套的校正磁鋼在主導管外側（貼有彩色標識）將磁性浮子吸住。所以在收到產品或安裝后，請將校正磁鋼取下，以便浮子能隨液位上下移動，使用前若磁翻柱翻轉顏色不一致，可用校正磁鋼將其有吸順，儀表即可正常工作。

3．液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示有紅色，零位以上顯示為白色。

4．液位計可根據用戶需要配加熱夾套或電伴熱裝置,如用戶訂貨時沒有選擇該選項,而在安裝后自行采用伴熱管路時,必且自配伴熱裝置產生的溫度不能超過液位計的額定溫度。

5.液位計投入遠行時，應先打開上引液管閥門，然后，漫漫開啟下引液管閥門，讓液體介質平穩地進入主導管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼重新校正）。

維護

1．液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。

2．根據介質情況，可定期清洗主導管，清洗管內沉積雜質。

3．對液體進行清洗或更換浮子時，打開排污法蘭，在裝入磁性浮子時，應注意重端帶磁性一端向上，不能倒裝！

4．對低溫型及液化氣專用型產品，液位計主體采用真空夾套保溫，安裝使用過程中注意不要把夾套破壞，以免影響產品質量。
